Анализаторы остаточного кислорода

Анализаторы остаточного кислорода Orbitec

Первый шаг к идеальному сварному шву

Подача защитного газа необходима для получения высокого качества сварки, особенно при сварке высоколегированных, коррозионностойких материалов. Наш анализатор остаточного кислорода Oxy EVO может быть подключен к контроллерам орбитальной сварки для контроля качества и документирования содержания остаточного кислорода. В контроллере сварки вводится произвольное значение в ppm (миллионных долях). Если не предписано иное, как правило, для начала сварки достаточно значения < 30 ppm. При падении значения ниже запрограммированного контроллер разрешает начать сварку.

Анализаторы откалиброваны для измерения в диапазоне, соответствующем сварке, ниже 30 ppm с точностью +/- 2 ppm для инертных газов.

Абсолютная точность.

Простота в использовании.

Гарантированное уменьшение цветов побежалости
Быстрая реакция
Высокая точность измерения
Простота применения
Измерение инертных газов и газовых смесей, содержащих H2

Незаменимый инструмент для получения первоклассного качества

На следующих примерах показаны уровни цветов побежалости при различном содержании остаточного кислорода:

7 ppm = 0,0007%

27 ppm = 0,0027 %

500 ppm = 0,05 %

Видео

Группы продукции

Анализатор остаточного кислорода Oxy EVO PPA (автоматический диапазон напряжения)

Анализатор остаточного кислорода Oxy Evo PPA с принадлежностями

Дополнительно устанавливаемый анализатор давления подачи газа может использоваться для измерения давления защитного газа внутри трубы до и во время сварки. Регулирование внутреннего давления, особенно при небольших диаметрах, позволяет получать идеально плоский и воспроизводимый корень шва. В комбинации с контроллерами TIGTRONIC ORBITAL, TIGTRONIC COMPACT, а также EVO возможно документирование процесса. Кроме того, можно сохранять текущие параметры с заданным интервалом на USB-накопитель.

Простая навигация по меню
Для инертных газов и газовых смесей, содержащих водород
Измерительная ячейка из оксида циркония (не требует обслуживания)
3,5“ цветной сенсорный дисплей
Интерфейс USB для сохранения документации
Цифровой и аналоговый интерфейс, а также Bluetooth для связи с контроллерами орбитальной сварки и другими PLC
Управление и обработка исключительно через цифровой интерфейс
Пользовательская настройка значений переключения и сигналов тревоги
Звуковой сигнализатор
Цветовая сигнализация при выходе за пределы заданных значений
Многодиапазонное напряжение 90 – 260 В

Регулирование внутреннего давления, особенно при небольших диаметрах, позволяет получать идеально плоский и воспроизводимый корень шва. В комбинации с контроллерами TIGTRONIC ORBITAL, TIGTRONIC COMPACT, а также EVO возможно документирование процесса. Кроме того, можно сохранять текущие параметры с заданным интервалом на USB-накопитель.

Комплект поставки:

Анализатор остаточного кислорода
Кабель питания

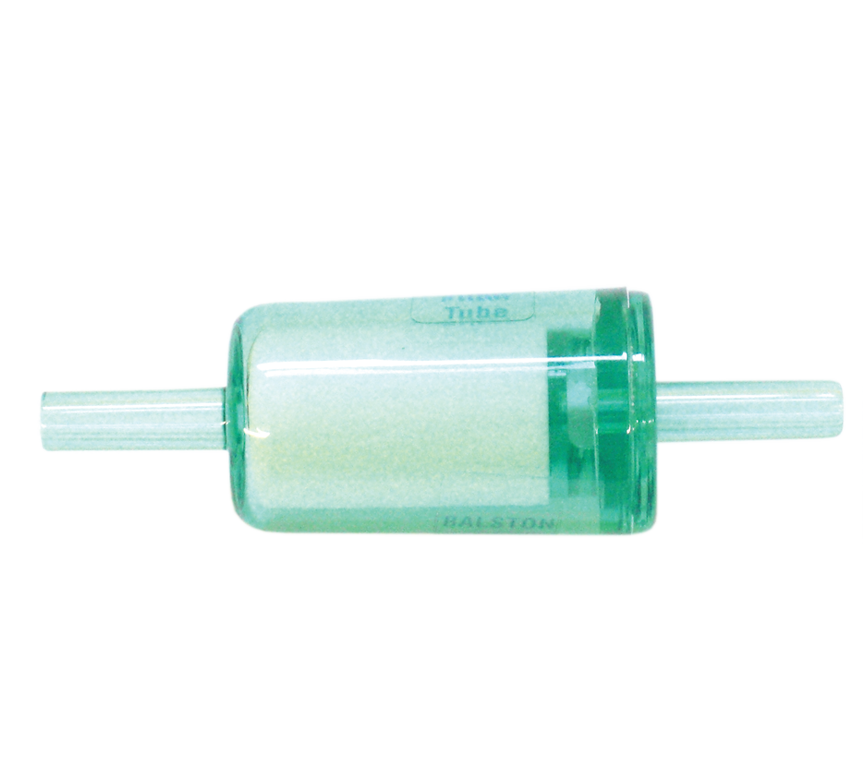

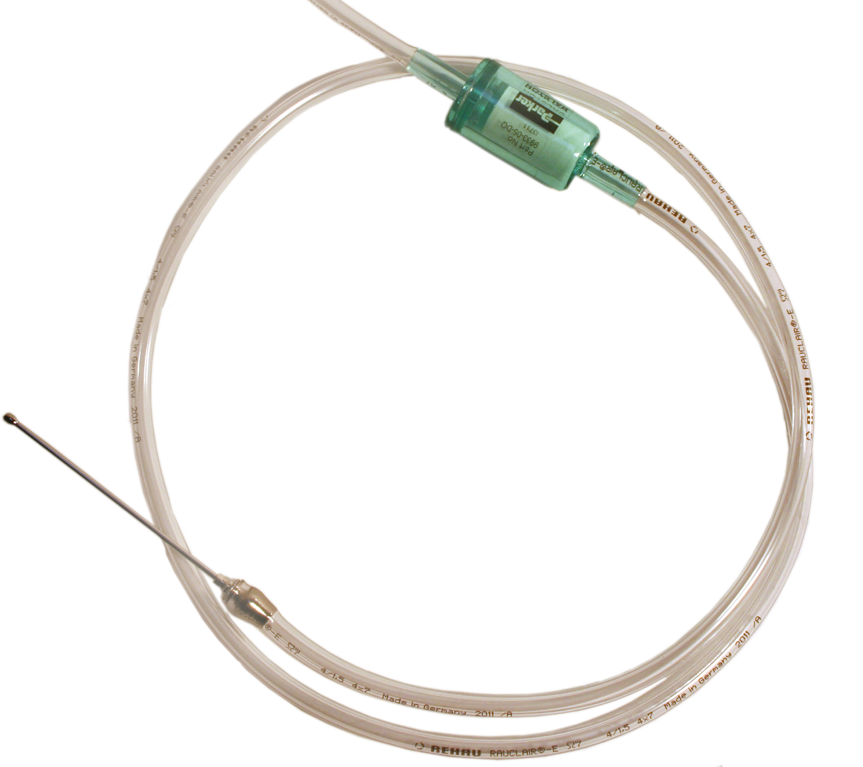

Комплект шлангов 3 м, включая фильтр и зонд
Сертификат калибровки
Пластиковый кейс
Встроенный анализатор давления подачи газа
Шланг для отбора проб 3 м
Тройник 6 мм
Сертификат калибровки (давления)

Арт. №
1.3.5003

запрос

Технические характеристики:

Диапазон измерения:	5 ppm – 21% O2
Окружающая температура:	0–45 градусов Цельсия
Точность измерения:	+/- 0,3 мВ (датчик EMK)
Время установления значений:	10–15 минут
Скорость срабатывания	прим. 2 секунды для изменений
Размеры:	180 мм x 210 мм x 85 мм без ручки
Напряжение питания:	100 – 240 В перем. тока
Мощность нагрева:	прим. 40 ВА
Расчетная мощность:	прим. 20 ВА
Масса:	2,1 кг
Входное напряжение:	24 В (электропитание через Oxy EVO)
Диапазон измерения (калиброванный):	0 – 2500 Па
