Zamknięte głowice do spawania orbitalnego

W przypadku zamkniętych głowic spawalniczych, ze względów konstrukcyjnych występuje pełna ochrona spawu w warstwie wierzchniej przez stałe płukanie gazem ochronnym podczas spawania. Pozwala to na uzyskanie spawów o bardzo małym stopniu barw nalotowych. Również ze względów konstrukcyjnych wymagany jest odpowiedni zestaw szczęk na każdą zewnętrzną średnicę rur.

Podawanie drutu zimnego nie jest możliwe. Spawy są wykonywane się ze stykiem typu I z precyzyjnym przygotowaniem (cięcie pod kątem 90°, w razie potrzeby planowanie). Zaleta: Zamknięte głowice spawalnicze są stosunkowo wąskie i szczególnie nadają się do ciasnych miejsc.

Zamknięte orbitalne głowice spawalnicze firmy Orbitec

Inteligentne, elastyczne i idealnie precyzyjne



Nasze zamknięte orbitalne głowice spawalnicze zapewniają doskonałe wyniki spawania przy maksymalnej elastyczności. Właśnie dlatego kasetowe głowice spawalnicze Orbitec są stosowane tam, gdzie wymagane są najwyższe standardy jakości.

Ponieważ w głowicach Orbitec zespół napędowy z pakietem węży i głowica spawalnicza są oddzielnymi jednostkami, jedna jednostka napędowa może obsługiwać kilka kasetowych głowic spawalniczych (wyjątek: głowica Microfitting). Oznacza to większą elastyczność przy niższych kosztach.

Wszystkie głowice Orbitec są dostępne w wersji z chłodzeniem gazowym i wodnym z możliwością przezbrojenia na żądanie (wyjątek: głowica Microfitting). Jednak do typowych zastosowań głowic kasetowych głowice chłodzone gazem są zupełnie wystarczające. W przypadkach, gdy głowica kasetowa osiąga swoje graniczne obciążenie, zalecane są głowice kasetowe Orbitec w wersji z chłodzeniem wodnym. Tutaj, w porównaniu do innych dostawców, komponenty odpowiedzialne za dostarczanie ciepła są chłodzone w sposób zrównoważony z dużym przepływem wody.

Mało miejsca?
Nie ma problemu.

Elastyczna
praca?
Nie ma problemu.

  • Wygodne i łatwe w użyciu

  • Atrakcyjne warunki nabycia

  • Odporność i niezawodna praca

  • Wygodne użycie

  • Wąska konstrukcja dla ciasnych miejsc

  • Idealne spawy prawie bez barw nalotowych

Nasz zmieniający się system:
Sprytny, modułowy i gotowy do użycia.

Poznaj naszą różnorodność produktów według
za pomocą strzałek, aby zbadać zmieniający się system.

Products

Zamknięte głowice orbi talne OSK

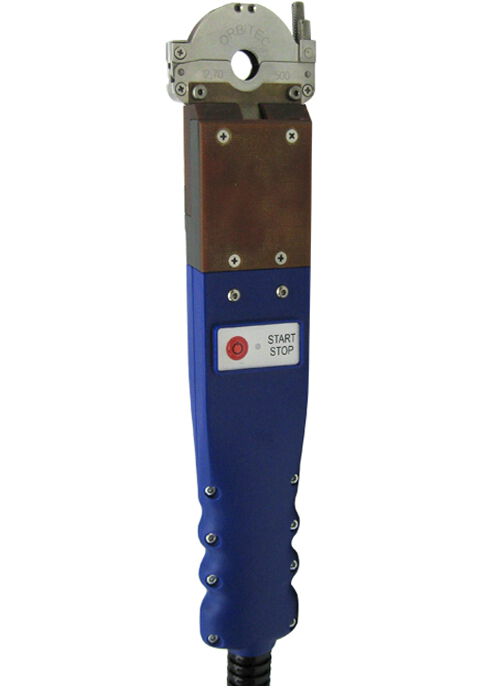

Głowica Micro OSK13S (chłodzona gazem)

Przenzaczona do spawania najdrobniejszych elementów z ograniczonym dostępem do
złącza.

  • Zakres średnic 3,17-12,7 mm
  • Wyjątkowo wąska konstrukcja
  • Głowica Microfit typu OSK – 13S jest sprzedawana w pakiecie z 6-metrowym pakietem przyłączeniowym
  • Głowica
  • OSK 13 S
  • Zakres (mm):
  • DA 3,17 – 12,7 mm
  • inch:
  • 0,125″ – 0,500″
  • Waga:
  • 2,2 kg
  • Numer artykułu:
  • 1.3.4000
zapytaj

Kasety OSK 13 S

  • Kasety zaciskowe na jedną średnicę
  • Montowane obustronnie
  • Numer artykułu:
  • 1.3.4001+Ø
zapytaj

Tabela z wymiarami głowicy OSK 13S

OSK 13 S
  • A
  • mm 64
  • inch 2.52
  • B
  • mm 22,7
  • inch 0.866
  • C
  • mm 103,3
  • inch 4.055
  • D
  • mm 277,5
  • inch 10.906
  • E
  • mm 12
  • inch 0.472
  • F
  • mm 6
  • inch 0.236

Głowica chłodzona gazem OSK C (wersja Compact)

Niewielkich wymiarów głowica chłodzona gazem.

  • Głowica
  • OSK 21 C
  • Zakres (mm):
  • DA 3,17 – 21,3 mm
  • inch:
  • 0,125″ – 0,839″
  • Waga:
  • 0,8 kg
  • Numer artykułu:
  • 1.3.2820
zapytaj

Głowica chłodzona gazem OSK C (wersja Compact)

Niewielkich wymiarów głowica chłodzona gazem.

  • Głowica:
  • OSK 38 CS
  • Zakres (mm):
  • fi 3,17 – 38,1 mm
  • inch:
  • 0,125″ – 1,500″
  • Waga:
  • 1,3 kg
  • Numer artykułu:
  • 1.0.2920
zapytaj

Nasz zmieniający się system:
Sprytny, modułowy i gotowy do użycia.

Poznaj naszą różnorodność produktów wedługza
pomocą strzałek, aby zbadać zmieniający się system.

Tabela z wymiarami OSK C oraz CW

OSK 21 C
  • A
  • mm 70
  • inch 2.756
  • B
  • mm 40
  • inch 1.575
  • C
  • mm 150
  • inch 5.906
  • D
  • mm 370
  • inch 14.567
  • E
  • mm 33
  • inch 1.299
  • F
  • mm 16
  • inch 0.63
OSK 38 CS
  • mm 102
  • inch 4.016
  • mm 54
  • inch 2.126
  • mm 177
  • inch 6.969
  • mm 396
  • inch 15.591
  • mm 35
  • inch 1.378
  • mm 17,5
  • inch 0.669

Pakiet przewodów OSKC,8m

Jeden pakiet przewodów do wszystkich rozmiarów głowic z wbudowanym przyciskiem Start-Stop.

  • Numer artykułu:
  • 1.3.2003
zapytaj

Adapter do OSKG lub S na C lub CS

  • Numer artykułu:
  • 1.3.2011
zapytaj

Głowice chłodzone gazem OSKS

Nasze głowice nowej generacji posiadają zakres spawania fi 6–114,3mm/0,250“–4,500“

Nowa konstrukcja jeszcze węższa niż poprzednia

zapytaj

OSK 53 S

  • Głowica
  • OSK 53 S
  • Zakres (mm):
  • DA 6 – 53 mm
  • inch:
  • 0,250″ – 2,087″
  • Waga:
  • 2,1 kg
  • Numer artykułu:
  • 1.0.2520
zapytaj

OSK 76 S

  • Głowica
  • OSK 76 S
  • Zakres (mm):
  • DA 6 – 76,2 mm
  • inch:
  • 0,250″ – 3,000″
  • Waga:
  • 2,6 kg
  • Numer artykułu:
  • 1.0.2620
zapytaj

OSK 115 S

  • Głowica
  • OSK 115 S
  • Zakres (mm):
  • DA 9,53 – 114,3 mm
  • inch:
  • 0,375″ – 4,500″
  • Waga:
  • 3,4 kg
  • Numer artykułu:
  • 1.1.2720
zapytaj

Tabela wymiarów głowic OSK115S i SW

OSK 53 S
  • A
  • mm 130
  • inch 5.118
  • B
  • mm 70
  • inch 2.756
  • C
  • mm 205
  • inch 8.071
  • D
  • mm 425
  • inch 16.732
  • E
  • mm 40
  • inch 1.575
  • F
  • mm 20
  • inch 0.787
OSK 76 S
  • mm 160
  • inch 6.299
  • mm 83
  • inch 3.268
  • mm 230
  • inch 9.055
  • mm 450
  • inch 17.717
  • mm 40
  • inch 1.575
  • mm 20
  • inch 0.787
OSK 115 S
  • mm 200
  • inch 7.874
  • mm 103
  • inch 4.055
  • mm 270
  • inch 10.63
  • mm 487,5
  • inch 19.173
  • mm 40
  • inch 1.575
  • mm 20
  • inch 0.787

Pakiet przewodów OSKS, 8m

Jeden pakiet przewodów do wszystkich rozmiarów głowic z wbudowanych przyciskiem Start-Stop

  • Numer artykułu:
  • 1.3.2057
zapytaj
