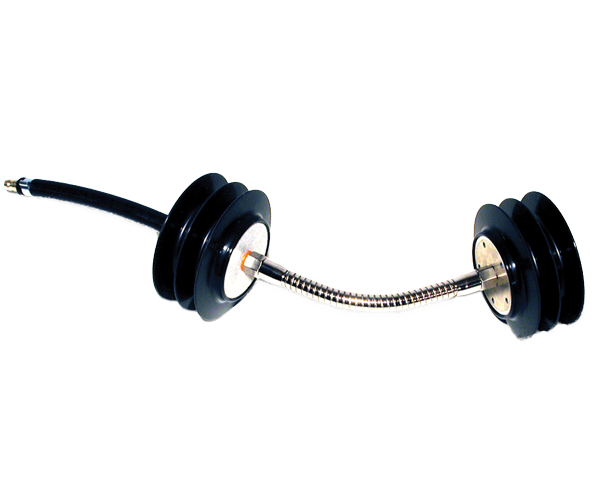

SC Profi, monté complètement avec 2 lèvres d’étanchéité (340° C), axe de liaison et tuyau de raccord avec embout droit de type 21
| Type | Liaison | DI (mm) | DI (pouces) | Référence |
|---|---|---|---|---|
| SC Profi 17 mm | Assemblage par rainure 80 mm | 13 – 16 | 0,512″- 0,630″ | 1.1.6017 |
| SC Profi 21 mm | Assemblage par rainure 80 mm | 16 – 20 | 0,630″- 0,787″ | 1.1.6021 |
| SC Profi 24 mm | Assemblage par rainure 80 mm | 18 – 23 | 0,709” - 0,906” | 1.1.6024 |
| SC Profi 30 mm | Assemblage par rainure 80 mm | 23 – 29 | 0,906” - 1,141” | 1.1.6030 |
| SC Profi 39 mm | Assemblage par rainure 80 mm | 29 – 38 | 1,141″- 1,496″ | 1.1.6039 |
| SC Profi 45 mm | Assemblage par rainure 80 mm | 36 – 43 | 1,417″- 1,693″ | 1.1.6045 |
| SC Profi 57 mm | Assemblage Flex 120 mm | 42 – 53 | 1,654″- 2,087″ | 1.1.6057 |
| SC Profi 60 mm | Assemblage Flex 120 mm | 45 – 58 | 1,772″- 2,283″ | 1.1.6060 |
| SC Profi 70 mm | Assemblage Flex 120 mm | 55 – 67 | 2,165″- 2,638″ | 1.1.6070 |
| SC Profi 82 mm | Assemblage Flex 150 mm | 68 – 80 | 2,677″- 3,150″ | 1.1.6082 |
| SC Profi 95 mm | Assemblage Flex 150 mm | 79 – 92 | 3,110″- 3,622″ | 1.1.6095 |
| SC Profi 117 mm | Assemblage Flex 150 mm | 98 – 114 | 3,858″- 4,488″ | 1.1.6117 |
| SC Profi 145 mm | Assemblage Flex 150 mm | 120 – 136 | 4,724″- 5,354″ | 1.1.6145 |
| SC Profi 176 mm | Assemblage Flex 150 mm | 150 – 168 | 5,905″- 6,614″ | 1.1.6176 |
| SC Profi Ø 182 mm | Assemblage Flex 150 mm | 155 – 170 | 6,102” - 6,693″ | 1.1.6182 |
| SC Profi 220 mm | Assemblage Flex 250 mm | 190 – 205 | 7,480″- 8,070″ | 1.1.6220 |
| SC Profi 231 mm | Assemblage Flex 250 mm | 195 – 215 | 7,677″- 8,464″ | 1.1.6231 |
| Type | DI (mm) | DI (pouces) | Référence |
|---|---|---|---|

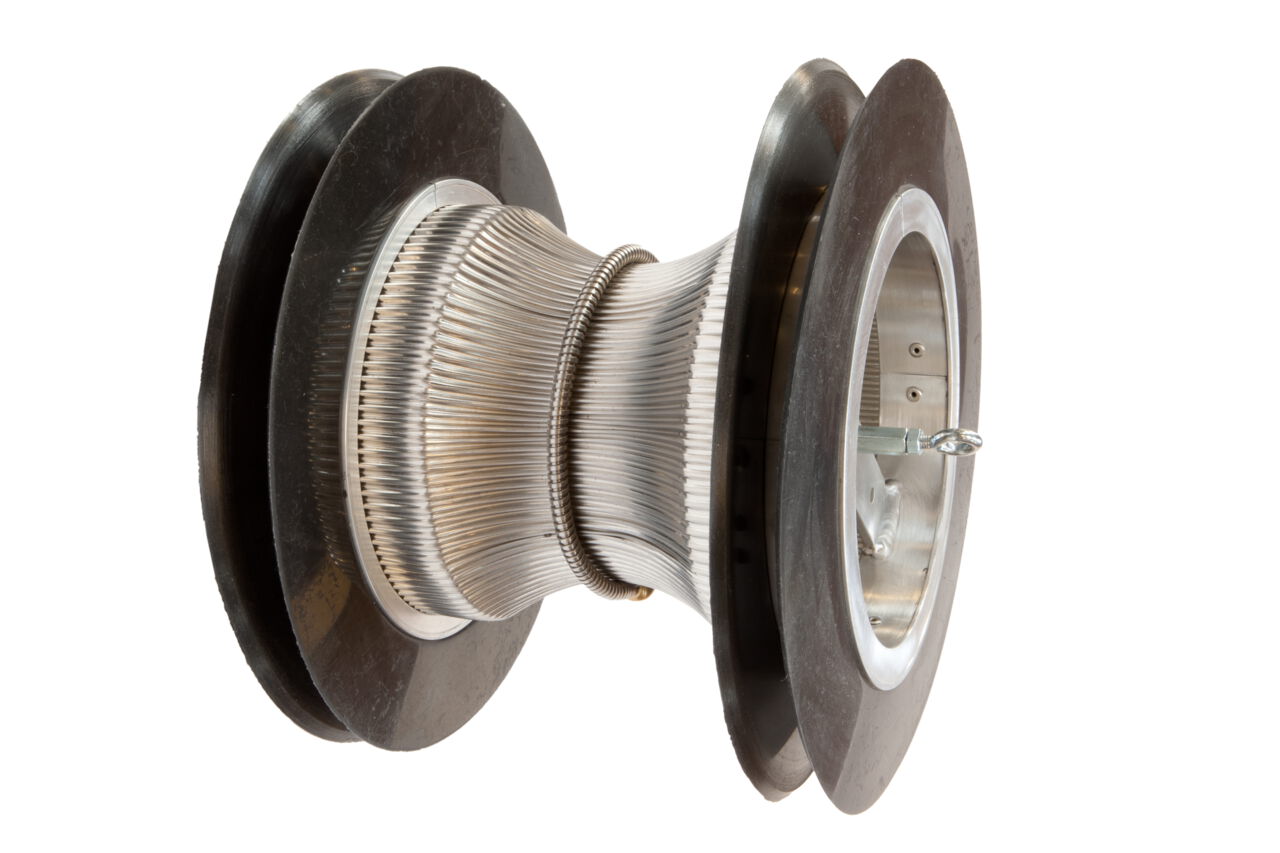

| Cylindre de gaz de formation WS Plus 8’’ (340° C) | 180 – 215 | 7,086“ – 8,465“ | 1.1.6180 |
| Cylindre de gaz de formation WS Plus 9’’ (340° C) | 215 – 240 | 8,465“ – 9,449“ | 1.1.6215 |
| Cylindre de gaz de formation WS Plus 10’’ (340° C) | 240 – 265 | 9,449“ – 10,433“ | 1.1.6240 |
| Cylindre de gaz de formation WS Plus 11’’ (340° C) | 265 – 290 | 10,433“ – 11,417“ | 1.1.6265 |
| Cylindre de gaz de formation WS Plus 12’’ (340° C) | 290 – 315 | 11,417“ – 12,402“ | 1.1.6290 |
| Cylindre de gaz de formation WS Plus 13’’ (340° C) | 315 – 330 | 12,402“ – 12,992“ | 1.1.6315 |
| Autres chambres de gaz de formation sur demande. |
Référence 1.1.6234

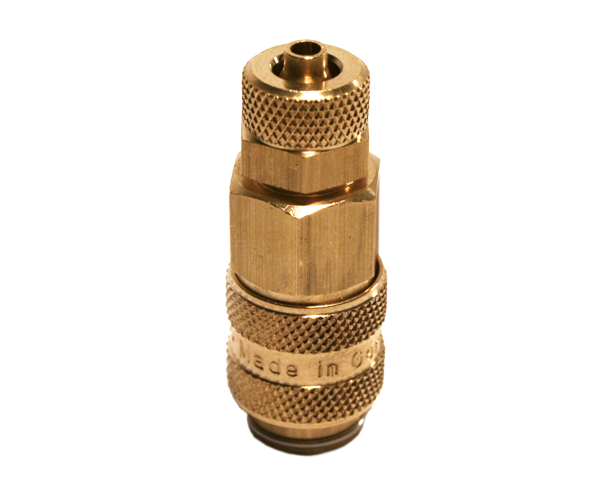

Raccord de mesure Chambre de gaz de formation à OXY
(à partir de SC Profi Ø 57) sur demande
